노출CONC일반
Architectural Concrete
시공 Construction Works
거푸집 주자재, 부자재
합판
코팅합판(THK 12,18mm)을 주로 사용하며 필요에 따라 일반합판에 필름, 문양재 등 거푸집 표면재를 부착하여 사용한다.
- 코팅 합판의 경우 코팅시 사용한 안료가 콘크리트 표면에 베어나지 않는 제품을 사용한다.
- 표면이 매끄러운 합판은 기포가 발생하기 쉬우므로 바이브레이터 사용에 대한 세심한 계획 수립이 필요하다.
폼타이
폼타이(설계부분 참조)는 관통형과 매립형이 있으며, 관통형은 누수 및 단열 문제가 발생 할 수 있으므로 매립형을 사용하여 탈형 후 누수가 되지 않도록 방수기능이 있는 재료로 충전하여야 한다. 또한 매립형은 외부로 노출된 세퍼레이터 부분이 녹슬지 않도록 콘 제거 후 바로 마감조치하여야 한다.
- 완전히 조여진 상태에서 수정의 두께가 확보될 수 있는지를 확인한다.
- 콘의 마감 상태가 불량한 것은 누수의 원인이 될 수 있으므로 품질검사를 철저히 한다.
레미콘
| 1. 굵은 골재 | 2. 강도 | 3. 슬럼프 | 4. 시멘트 | 5. 공기량 |
|---|---|---|---|---|
| 골재의 최대지름은 19~20mm로 하여 피복두께 사이로도 골재가 자연스럽게 흘러들어갈 수 있도록 한다. 골재의 종류로는 강자갈이나 쇄석 모두 가능하다. | 구조계산에 의한 강도에 내구성을 고려한 강도 개념을 포함시켜 1~2단계 높은 강도를 적용한다. | 15~18cm를 유지하여 콘크리트가 구석구석 흘러 들어갈 수 있도록 한다. | 생산회사마다 색상의 차이를 보이고 있으므로 한 회사 제품을 지속적으로 사용하여야 한다. | 공기량은 콘크리트의 열화 특히 동해와 중요한 상관관계가 있으므로 기준(4.5±1.5%)이 지켜지도록 정기적으로 검사를 한다. |
발수제

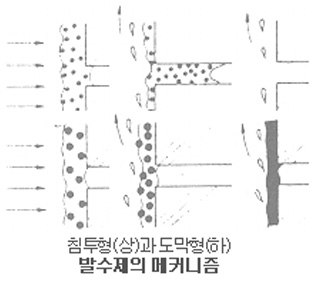

노출콘크리트의 내구성확보 측면에서 아주 중요한 재료로 침투형, 피막형 및 조합형이 있으며, 메커니즘은 그림과 같으며 종류별 특징은 표와 같다.
| 종류 | 특징 | 도장주기 |
|---|---|---|
| 외부 침수방지, 동해 방지 | 3~5년 | |
| 아크릴계 | 내수성, 내알칼리성, 작업성 우수, 조기 건조 | 5~8년 |
| 우레판계 | 아크릴보다 내후성 우수 | 5~10년 |
| 아크릴우레탄계 | 아크릴계, 우레탄계보다 내후성 우수 | 8~10년 |
| 아크릴실리콘계 | 불소계에 준한 우수한 내후성 | 10~15년 |
| 불소계 | 고내후성, 장기적인 보호 효과 | 10~20년 |
박리제
보통 시판되고 있는 박리재는 유지계, 수지계 및 왁스 계통 등 그 종류가 다양하다.
- 콘크리트 표면에 오물의 부착, 색상의 변화, 경화 불량 등의 결함을 일으키지 않을 것
- 살수로 인해 유실되지 않을 것
- 발수제와 유해한 반응을 일으키지 않을것
| 성분 | 상태 | 거푸집 | ||
|---|---|---|---|---|
| 목제 | 강제 | |||
| 유지계 | 석유계 | 저점도 타입(5CST 이하) | O | O |
| 중점도 타입 | O | O | ||
| 고점도 타입 | - | O | ||
| 재생석유계 | 저점도 타입 | O | O | |
| 중점도 타입 | O | O | ||
| 고점도 타입 | - | O | ||
| 수용성계 | 원유사용 타입 | O | - | |
| 물을 첨가하는 타입(3~10배) | O | - | ||
| 수지계 | 1액형 | 아크릴계 스틸렌계 | O | - |
| 2액형 | 우레탄계 에폭시계 | O | O | |
| 왁스계 | 용제희석계 | 액상 타입 | - | O |
| 페이스트 타입 | - | O | ||
| 수용성계 | 액상 타입 | - | O | |
| 페이스트 타입 | - | O | ||
| 계면활성계 | 비눗물계 | 액상 타입 | O | - |
| 페이스트 타입 | O | - | ||
| 기타 | - | - | ||
