노출CONC일반
Architectural Concrete
설계 Design a building
기본 Module 설정
노출콘크리트 건축물 설계시 우선 노출면의 기본 모듈을 얼마로 할 것인지를 고려해서 건물 전체의 모듈을 결정해야 한다. 노출면의 기본 모듈은 합판 1장의 규격을 기준으로 한 3'X6' 모듈(900mmX1800mm) 및 4'X8' 모듈(1200mmX2400mm)과 합판이 놓이는 방향에 따라 횡모듈과 종모듈이 있다. 하지만 합판의 실제 치수는 10~20mm가 더 크므로 실제 치수를 기준으로 한 모듈이 고려되지 않으면 기성 합판을 전부 2차 가공하여 사용해야 하는 문제점이 발생한다.
설정된 기본 모듈에 근거하여 건물 전체의 모듈을 잡아나가면 아래 왼쪽 그림 같은 바람직한 설계가 가능하지만 이를 고려치 않는 설계는 오른쪽 그림과 같이 비용 및 시공상 많은 애로사항이 발생하여 또한 외관상으로도 그다지 미려한 노출건축물이 될 수 없을 것이다. 따라서 기본 모듈은 최대한 살릴 수 있는 개구부 및 부재의 배치와 규격 산정이 필요하다.

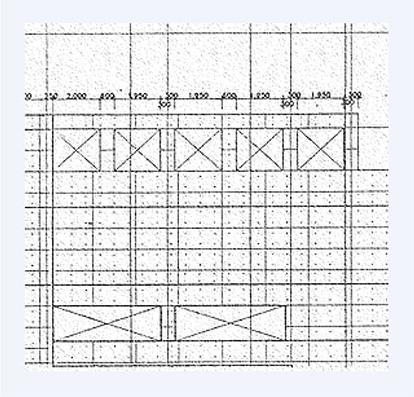

바림직한 모듈 설계

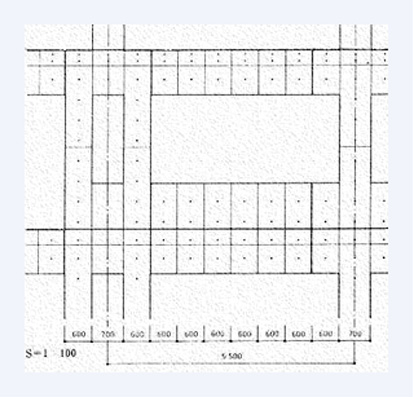

복잡한 모듈 설계
